Struktur bangunan yang kuat selalu bergantung pada pemilihan profil baja yang tepat. Banyak engineer dan kontraktor mengacu pada Spesifikasi teknis baja WF saat merancang balok dan kolom utama, karena profil ini terkenal stabil dan mampu menahan beban besar pada berbagai jenis proyek. Dengan memahami dimensi, berat, dan mutu material sejak awal, proses desain dan perhitungan menjadi lebih terarah dan aman untuk jangka panjang.

Dalam praktik di lapangan, baja WF sering hadir sebagai tulang punggung gedung bertingkat, gudang, hingga bangunan industri. Banyak perencana mengombinasikan baja WF dengan material logam lain sesuai kebutuhan teknis dan desain.

Untuk kebutuhan proyek yang memakai material tembaga, aluminium, dan logam lain, Anda bisa berkoordinasi dengan supplier tembaga dan aluminium di Indonesia di situs resmi, sehingga pemilihan material lebih terkontrol dan selaras dengan spesifikasi struktur yang sudah disusun oleh tim teknis.

Apa Itu Baja WF dan Kenapa Banyak Digunakan?

Baja WF sudah menjadi bagian penting dalam konstruksi modern. Profil ini mudah Anda temukan di rangka gedung tinggi, gudang, hingga infrastruktur berat.

1. Definisi Singkat Baja WF

Baja WF adalah profil baja struktural dengan penampang menyerupai huruf H. Istilah WF berasal dari wide flange yang menggambarkan sayap lebar pada profil ini. Sayap lebar tersebut membantu menyalurkan beban dengan lebih merata ke seluruh penampang.

Profil ini masuk dalam kategori baja struktural yang dirancang khusus untuk menahan beban tekan, tarik, dan lentur. Karena bentuknya simetris, baja WF bekerja stabil saat menerima beban dari berbagai arah. Hal ini membuat baja WF lebih unggul dibanding beberapa profil lain yang hanya optimal di arah tertentu.

2. Karakter Bentuk H-Beam yang Menguntungkan

Bentuk baja WF sering disebut H-beam karena penampangnya mirip huruf H. Badan vertikal memikul beban tekan dan tarik, sedangkan sayap memegang peran besar terhadap kekakuan dan kemampuan menahan momen lentur. Kombinasi ini menjadikan baja WF ideal untuk balok dan kolom.

Dengan bentuk tersebut, kapasitas struktur per satuan berat menjadi cukup tinggi. Anda bisa mendapatkan elemen yang kuat tanpa profil yang terlalu besar. Selain itu, bentuknya memudahkan proses penyambungan dengan pelat atau profil lain melalui pengelasan atau baut.

3. Kelebihan Utama Baja WF

Baja WF kuat menahan beban sehingga cocok untuk struktur utama. Profil ini stabil saat menerima beban vertikal maupun lateral. Karena itu, banyak perencana memakainya untuk rangka portal, bentang panjang, hingga struktur yang perlu tahan gempa.

Selain kuat dan stabil, baja WF cocok untuk konstruksi besar seperti gedung bertingkat, jembatan, pabrik, dan gudang. Ketersediaan ukuran standar juga memudahkan proses desain dan perhitungan. Dengan memahami Spesifikasi teknis baja WF, Anda bisa memilih ukuran yang paling sesuai dengan kebutuhan struktur.

Spesifikasi Teknis Baja WF Lengkap yang Perlu Diketahui

Sebelum memilih baja WF, Anda perlu memahami parameter teknis dasar. Dimensi, berat, dan mutu material akan menentukan kapasitas struktur dan perhitungan biaya.

1. Dimensi Standar Baja WF

Dimensi baja WF terdiri dari beberapa bagian penting. Setiap bagian punya fungsi berbeda dalam menahan beban.

• Tinggi (H)

Tinggi profil adalah jarak total dari sayap atas ke sayap bawah. Tinggi profil berpengaruh pada kemampuan menahan momen lentur. Semakin tinggi profil, semakin besar kapasitasnya untuk menahan beban pada bentang tertentu, asalkan perhitungan stabilitas tetap terpenuhi.

Saat merencanakan balok, perencana biasanya menyesuaikan tinggi profil dengan bentang dan beban rencana. Penggunaan baja WF dengan tinggi yang tepat membantu mengurangi lendutan berlebih dan menjaga kenyamanan struktur.

• Lebar (B)

Lebar sayap menentukan seberapa luas distribusi beban pada bagian sayap baja. Lebar yang cukup membantu mengurangi tegangan setempat dan meningkatkan stabilitas terhadap tekuk lokal. Profil WF memiliki lebar sayap yang lebih besar dibanding beberapa profil lain, sehingga lebih stabil.

Dalam desain, lebar sayap juga mempengaruhi kemudahan pemasangan pelat, bracing, dan elemen sambungan lain. Lebar yang proporsional membantu proses konstruksi berjalan lebih rapi.

• Tebal Badan (T)

Tebal badan adalah ketebalan bagian vertikal yang menghubungkan dua sayap. Badan menahan gaya geser dan turut berperan dalam menahan momen lentur. Tebal badan yang cukup penting agar profil tidak mengalami tekuk geser.

Perencana akan mempertimbangkan tebal badan saat menghitung kapasitas geser balok. Jika gaya geser besar, badan yang terlalu tipis bisa menurunkan keamanan struktur. Karena itu, pemilihan profil perlu mengacu pada data teknis yang jelas.

• Tebal Sayap (Tw)

Tebal sayap mempengaruhi kekakuan profil terhadap lentur dan tekuk lokal pada sayap. Sayap yang terlalu tipis dapat mengalami deformasi saat menerima beban tinggi, terutama di area sambungan dengan pelat atau profil lain.

Pada profil WF standar, tebal sayap dirancang agar seimbang dengan tinggi dan lebar profil. Kombinasi ini menjaga distribusi tegangan tetap aman. Dalam perhitungan detail, nilai tebal sayap akan masuk ke rumus momen inersia dan modul penampang.

2. Berat Baja WF per Meter

Berat baja WF per meter memiliki pengaruh langsung terhadap perhitungan struktur sekaligus biaya proyek. Nilai ini menentukan besarnya beban mati konstruksi serta anggaran yang perlu disiapkan untuk pengadaan material.

Dalam analisis struktur, berat per meter dihitung sebagai beban merata yang harus ditanggung oleh balok maupun kolom. Seiring bertambahnya ukuran profil, bobot per meternya juga ikut meningkat. Karena itu, perencana perlu menyeimbangkan antara kapasitas kekuatan dan berat sendiri agar desain tetap efisien.

Sebagai gambaran, profil WF 150 umumnya memiliki berat sekitar 14 hingga 18 kilogram per meter, tergantung seri dan standar yang digunakan. Pada ukuran WF 200, bobotnya berkisar antara 20 hingga 26 kilogram per meter. Sementara itu, profil yang lebih besar seperti WF 300 bisa mencapai lebih dari 35 kilogram per meter. Informasi ini penting untuk membantu estimasi kebutuhan material sekaligus perhitungan biaya transportasi.

3. Material dan Standar Mutu

Mutu baja memegang peran penting dalam Spesifikasi teknis baja WF. Standar yang umum digunakan antara lain JIS dan ASTM, dengan kelas mutu yang berbeda.

Baja WF sering menggunakan mutu setara JIS G3101 SS400 atau standar lain dengan yield strength sekitar 235 hingga 250 MPa. Untuk kebutuhan lebih berat, perencana bisa memilih mutu yang lebih tinggi. Yield strength yang lebih besar berarti baja mampu menahan tegangan sebelum mengalami deformasi plastis.

Selain yield strength, kualitas baja mencakup homogenitas material, kemudahan pengelasan, dan ketahanan terhadap korosi jika mendapat perlindungan yang tepat. Produsen yang patuh standar biasanya memberikan sertifikat mill test yang memuat data mutu baja. Dokumen ini penting sebagai bukti bahwa material sesuai spesifikasi desain.

Tabel Ukuran dan Spesifikasi Baja WF Lengkap

Tabel ukuran membantu Anda melihat gambaran umum profil yang sering digunakan. Data ini berguna saat tahap awal perencanaan.

Ukuran WF	Berat per meter (kg/m)	Tebal badan dan sayap (mm)	Aplikasi umum dalam konstruksi
WF 150	± 14–18	badan ± 5, sayap ± 7	Balok kecil, rangka atap ringan, struktur mezzanine
WF 200	± 20–26	badan ± 5,5, sayap ± 8	Balok lantai, kolom bangunan 2–3 lantai
WF 250	± 29–37	badan ± 6, sayap ± 9	Balok utama, rangka gudang, bentang sedang
WF 300	± 36–48	badan ± 6,5, sayap ± 10	Kolom gedung bertingkat, balok bentang panjang
WF 350	± 44–56	badan ± 7, sayap ± 11	Struktur industri, pabrik, area dengan beban berat
WF 400	± 56–66	badan ± 8, sayap ± 13	Jembatan kecil, rangka utama gedung tinggi

Nilai di atas bersifat kisaran dan perlu Anda cocokkan lagi dengan katalog resmi produsen atau tabel baja yang berlaku. Untuk perhitungan detail, gunakan data dimensi dan berat yang tercantum jelas dalam dokumen teknis.

Fungsi dan Aplikasi Baja WF dalam Konstruksi

Baja WF memiliki peran luas di berbagai jenis proyek. Fungsi utamanya adalah menahan beban sebagai elemen utama struktur.

Dalam gedung bertingkat, baja WF berfungsi sebagai kolom dan balok utama. Profil ini menyalurkan beban lantai dan dinding ke pondasi. Di gudang dan pabrik, baja WF menjadi rangka portal yang menahan beban atap, crane, serta beban angin.

Pada jembatan kecil hingga menengah, baja WF sering digunakan sebagai balok girder. Bentuknya yang kuat dan stabil memudahkan proses fabrikasi dan pemasangan di lapangan. Di proyek infrastruktur lain, baja WF juga dapat berfungsi sebagai elemen penopang sementara atau permanen.

Tips Memilih Baja WF Sesuai Kebutuhan Proyek

Pemilihan profil tidak bisa hanya berdasarkan ukuran yang populer. Anda perlu menyesuaikan dengan kebutuhan struktur dan kondisi proyek.

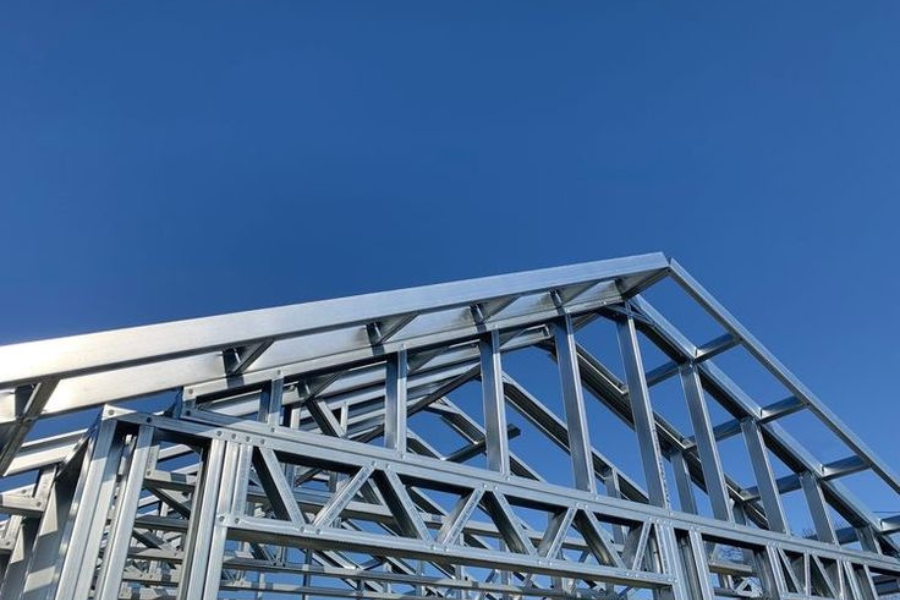

1. Sesuaikan dengan Desain Struktur

Langkah pertama adalah mengikuti desain dan perhitungan struktur dari engineer. Ukuran dan mutu baja WF sebaiknya mengikuti gambar kerja dan spesifikasi teknis. Mengganti profil tanpa perhitungan dapat menurunkan faktor keamanan.

Jika terjadi perubahan kondisi lapangan, diskusikan kembali dengan perencana struktur. Jangan mengandalkan perkiraan visual semata. Desain yang matang membantu mengoptimalkan Spesifikasi teknis baja WF yang digunakan.

2. Perhatikan Standar dan Sertifikasi Material

Pastikan baja WF memiliki standar jelas, misalnya mengacu pada JIS atau ASTM. Mintalah sertifikat material yang mencantumkan mutu, komposisi, dan hasil uji. Dokumen ini penting untuk menjamin kualitas dan memudahkan proses audit.

Material yang jelas standarnya memudahkan proses pengawasan di lapangan. Selain itu, projek besar biasanya mensyaratkan kualitas material yang dapat ditelusuri dengan baik.

3. Cek Kondisi Fisik dan Kelurusan Profil

Saat menerima material, periksa kondisi permukaan baja. Hindari profil dengan karat berat, deformasi, atau kelengkungan berlebihan. Kelurusan profil berpengaruh pada kualitas pemasangan dan hasil akhir struktur.

Profil yang bengkok bisa menyulitkan proses erection dan pengelasan. Koreksi di lapangan akan memakan waktu dan biaya tambahan. Karena itu, inspeksi visual sederhana tetap penting.

4. Pertimbangkan Kemudahan Fabrikasi dan Pemasangan

Beberapa proyek memerlukan pemotongan, pelubangan, dan pengelasan di workshop. Pilih profil dan mutu baja yang sesuai dengan peralatan fabrikasi yang tersedia. Standar mutu tertentu lebih mudah dilas dan dikerjakan.

Dengan mempertimbangkan hal ini, proses fabrikasi berjalan lebih lancar dan terkontrol. Risiko masalah di lapangan juga berkurang.

5. Hitung Kesesuaian dengan Budget Proyek

Kapasitas struktur dan biaya harus seimbang. Profil yang terlalu besar bisa menaikkan biaya tanpa peningkatan manfaat yang berarti. Sebaliknya, profil terlalu kecil dapat menurunkan keamanan.

Dengan desain yang tepat dan pemilihan mutu baja yang sesuai, Anda bisa mengoptimalkan biaya material dan pemasangan. Perhitungan ini penting terutama untuk proyek skala besar yang menggunakan baja WF dalam jumlah banyak.

Kenapa Spesifikasi Baja WF Tidak Boleh Asal Pilih

Spesifikasi yang tepat menjaga struktur tetap aman dan efisien. Kesalahan dalam pemilihan bisa berdampak serius.

1. Menyangkut Keselamatan Struktur dan Pengguna

Baja WF menjadi tulang utama bangunan. Jika spesifikasi tidak sesuai, struktur bisa mengalami lendutan berlebihan, retak, bahkan kegagalan. Dampaknya bukan hanya pada bangunan, tetapi juga keselamatan orang yang berada di dalamnya.

Karena itu, mengikuti Spesifikasi teknis baja WF dari hasil perhitungan engineer adalah hal wajib, bukan pilihan. Setiap penghematan yang mengurangi faktor keamanan perlu dipertimbangkan ulang.

2. Berpengaruh Pada Biaya Perbaikan dan Umur Pakai

Pemilihan profil yang keliru dapat menyebabkan kerusakan dini. Perbaikan struktur baja tidak selalu mudah dan murah. Kadang perlu penguatan tambahan atau penggantian elemen, yang mengganggu operasional.

Dengan spesifikasi yang benar sejak awal, Anda bisa memperpanjang umur pakai struktur dan menekan biaya perawatan jangka panjang. Hal ini sangat penting untuk gedung komersial dan fasilitas industri.

3. Terkait Kepatuhan Terhadap Standar dan Regulasi

Proyek konstruksi wajib mengikuti standar teknis dan regulasi yang berlaku. Penggunaan material di bawah spesifikasi bisa menimbulkan masalah saat proses inspeksi dan perizinan. Risiko hukum juga dapat muncul jika terjadi kegagalan struktur.

Dengan mematuhi standar, proyek berjalan lebih tenang dan profesional. Dokumentasi material yang lengkap menjadi bagian dari tanggung jawab teknis pemilik dan kontraktor.

FAQ

Apakah semua ukuran baja WF memiliki mutu material yang sama

Tidak selalu. Produsen dapat menyediakan beberapa mutu baja untuk ukuran yang sama. Karena itu, penting memeriksa standar dan sertifikat material untuk memastikan mutu sesuai desain struktur.

Apa perbedaan utama baja WF dan baja I-beam

Secara umum, baja WF memiliki sayap yang lebih lebar dibanding I-beam konvensional. Sayap lebar meningkatkan kemampuan menahan momen dan tekuk lokal, sehingga lebih sering digunakan untuk struktur modern.

Apakah baja WF cocok untuk struktur tahan gempa

Baja WF dapat menjadi bagian dari sistem struktur tahan gempa bila dirancang dengan benar. Desain sambungan, detail pengekangan, dan pemilihan mutu baja perlu mengikuti standar perencanaan gempa.

Bagaimana cara mengetahui berat pasti baja WF yang saya beli

Anda bisa melihat data pada tabel baja dari produsen atau katalog resmi. Berat per meter biasanya tercantum jelas untuk setiap ukuran. Data ini juga dapat diverifikasi dengan penimbangan acak di lapangan.

Apakah boleh mengganti ukuran baja WF yang tercantum pada gambar kerja

Perubahan ukuran hanya boleh dilakukan setelah dikaji ulang oleh engineer. Mengganti profil tanpa perhitungan dapat menurunkan kapasitas struktur dan melanggar standar perencanaan.

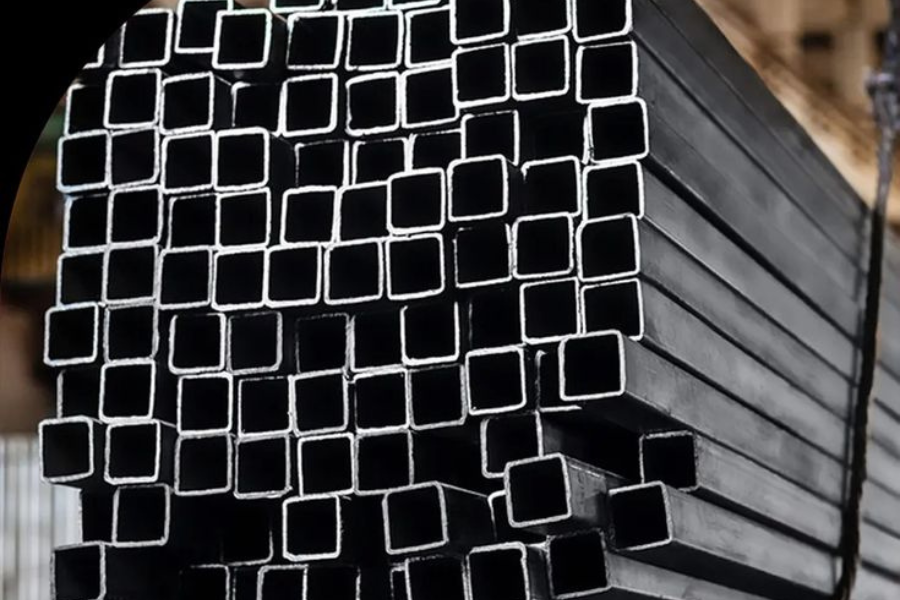

Mencari Baja WF dengan Spesifikasi yang Jelas? Cek di Sutindo Sutindo Surya Sejahtera

Memahami Spesifikasi teknis baja WF membantu Anda memilih profil yang sesuai dengan desain, beban, dan kebutuhan proyek. Dimensi, berat per meter, dan mutu material perlu Anda perhatikan bersama-sama agar struktur bekerja aman dan efisien. Dengan spesifikasi yang tepat, proses fabrikasi dan pemasangan akan berjalan lebih rapi, sementara umur pakai struktur menjadi lebih panjang.
